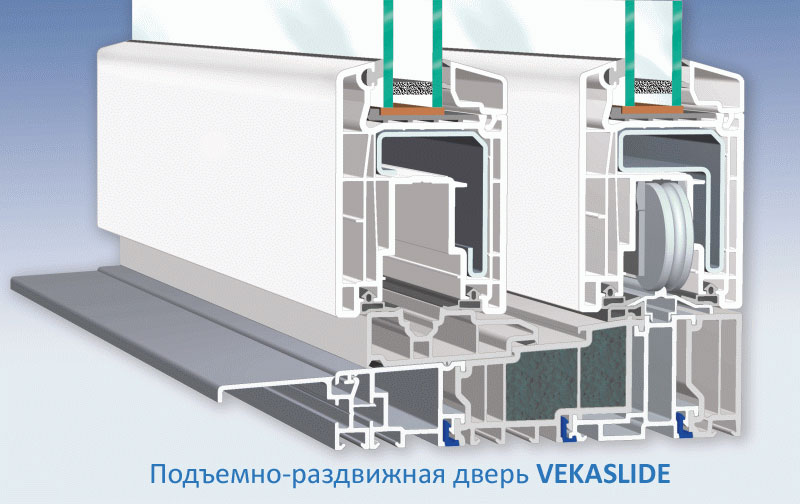

Система VEKASLIDE  в разрезе
Самые оснащённые и самые навороченные — это порталы серии VEKASLIDE.

Портал VEKASLIDE — это подъемно-раздвижная дверь из ПВХ профиля (пластик), состоящая из двух, трех или четырех створок в различных вариантах исполнения.

Портал VEKASLIDE, является усовершенствованным HS – порталом, где применена немецкая фурнитура Siegenia (Зигения).
Они могут быть с ручным управлением, а могут и управляться электроникой, что особенно важно для людей с ограниченными физическими возможностями. Кстати, инвалидная коляска и детский велосипед легко преодолеют низкий порожек портала. Общая длина портала VEKASLIDE может достигать почти 6,5 метров! Если вы установили портал с ручным управлением, а потом захотели пользоваться электроникой, то переделка не займёт много времени. Вообще, техника Зигения-Ауби отлично взаимосочетается. Рядом с порталом можно установить фирменные дополнительные проветриватели, ручки створок можно оснастить профильными цилиндрами знаменитых замков KFV, производство которых тоже часть империи Siegenia-Aubi, и всю эту замечательную технику дооснастить датчиками, чтобы поручить контроль за всеми входами и окнами автоматике.

Цвет, профиль ручек тоже зависит от вас, как и решение установить в вашем доме современные, красивые порталы!

Наиболее популярное использование:

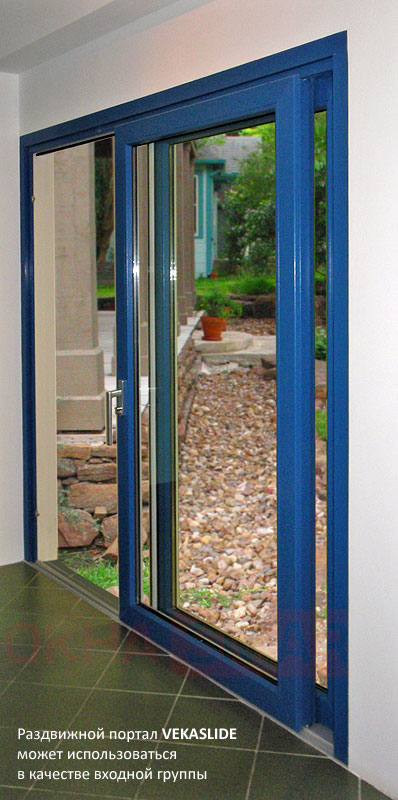

  • в коттеджах – в качестве входной группы, или как выход в зимний сад, бассейн, террасу, задний дворик
  • в офисах и других помещениях в качестве перегородки между помещениями
  • в гостиницах и бизнес — центрах, в выставочных залах.

Портал с автоматическим открыванием: (видео на ютьюбе)

Сергей Ельников (ВЕКА Рус) в двух словах о системе VekaSlide на строительной выставке SibBuild-2012 (видео предоставлено сайтом Tybet.ru):

Преимущества раздвижных дверей:

  1. самая большая площадь остекления для открывающихся створок
  2. низкий порог – дает возможность использовать данную систему в местах, где возможно прохождение большого количества людей
  3. единственная входная система с низким порогам, обеспечивающая надежную тепло и шумоизоляцию
  4. удобно регулируется
  5. применение специальных теплоизолирующих вкладышей в пороге и раме, повышают коэффициент сопротивления теплопередаче конструкции
  6. возможность заказывать ламинированный профиль (это опция доступна в программе)
  7. отсутствуют наружные петли, что дает дополнительные возможности для дизайна, а так же повышает надежность конструкции.



Основные технические данные:

  • створка – 5-ти камерная, шириной 70 мм
  • рама – 7-ми камерная, шириной 100 мм
  • максимальная высота – 2700 мм
  • максимальная ширина – 6500 мм

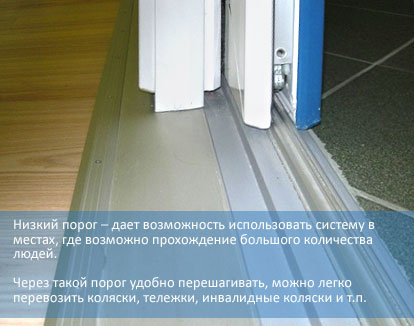

  • теплый порог с термическим разделением и теплоизолирующим вкладышем, высота 50 мм; но при этом существует возможность заглублять порог на 26 мм в пол, и таким образом выступ над полом остается всего 24 мм:

Через такой порог удобно перешагивать, можно легко перевозить коляски, тележки, инвалидные кресла и т.п..

Ограничения
Ограничения по размеру и весу зависят от схемы исполнения.

ИСПОЛНЕНИЕБЕЛАЯ ПОВЕРХНОСТЬ ЦВЕТНАЯ ПОВЕРХНОСТЬ
СХЕМЫADKCFADKCF
максимальная ширина конструкции, м66.556.5
максимальная высота конструкции, мм2700270024002400
максимальная ширина створки, мм3000300025002500
максимальная площадь створки, кв.м6.56.55.55.5
максимальная масса стеклопакета (на створку), кг250250250250
Минимальная ширина створки760760760760
Минимальная высота створки1188118811881188

Схемы исполнения:

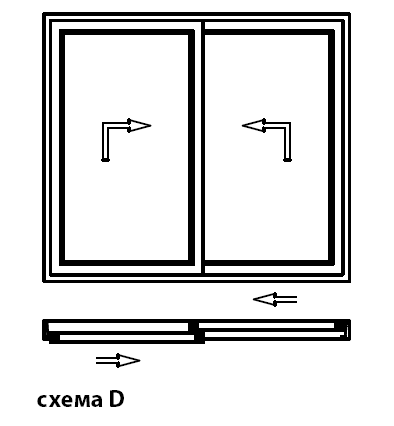

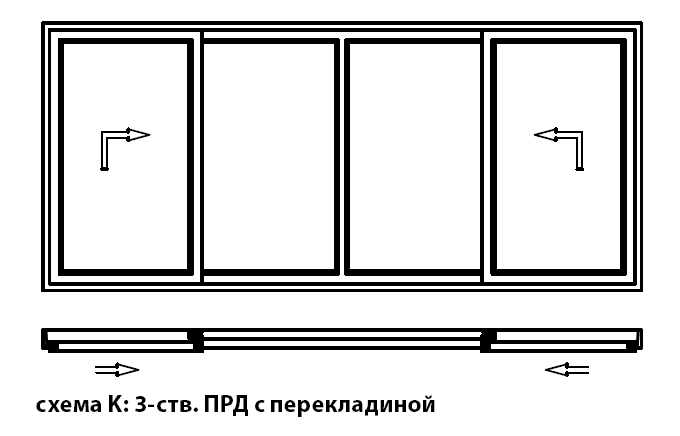

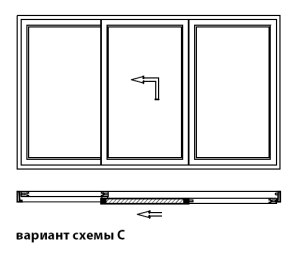

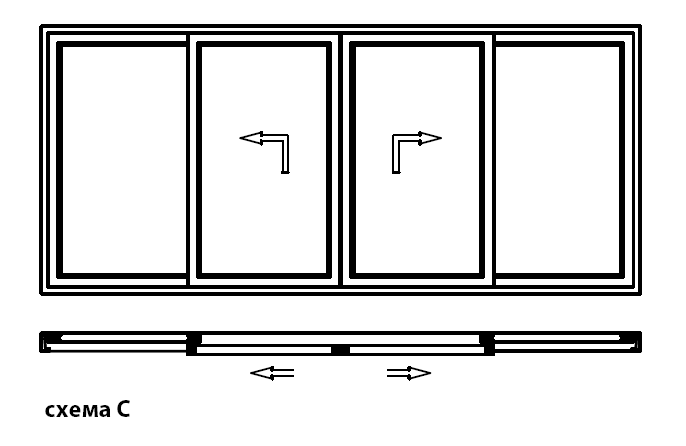

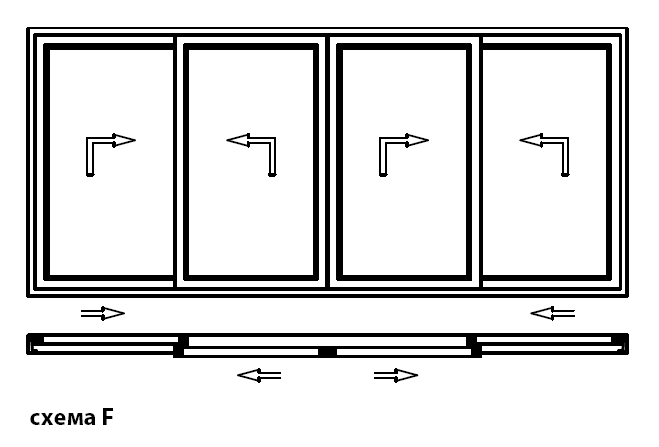

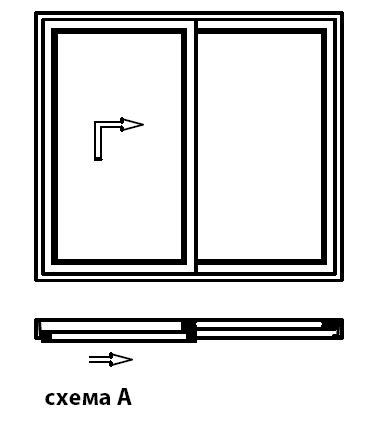

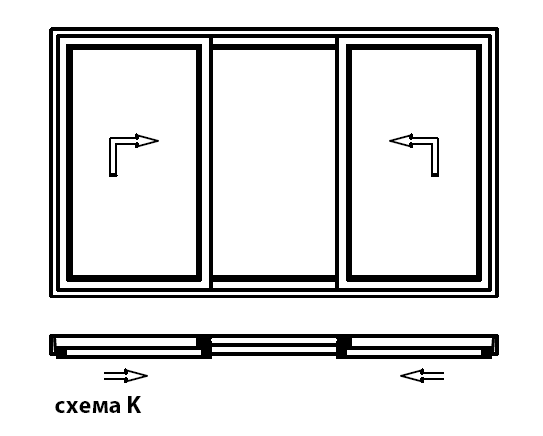

Схема А Схема D Схема KСхема K с перекладиной Схема С Вариант схемы С Схема F

Примечания:

  • соотношение высоты подвижной створки к ее ширине ни в коем случае не должно превышать 2:1!
  • конструкции по схеме D не обеспечивают высокой изоляции
  • если площадь конструкции больше или равна 9 кв.м, то необходима проверка статической нагрузки. Такие расчеты могут выполнить наши специалисты
  • конструкции определенных размеров допустимы только с усилителями.

Профиль VEKASLIDE

Инженеры компании VEKA специально разработали профиль для данного вида раздвижных дверей и перегородок.

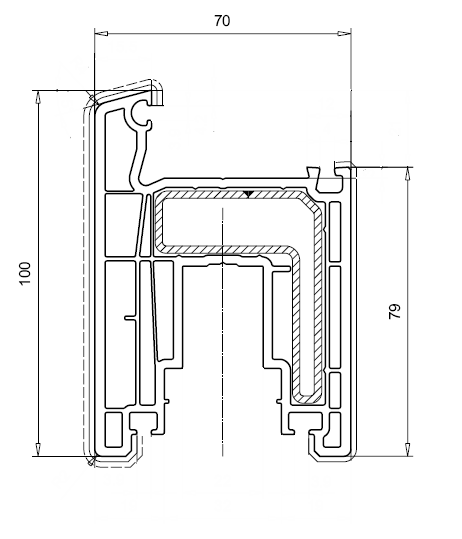

Створка — артикул 105.340

5-ти камерный профиль.

Предусмотрено два вида стального, армирующего усилителя:

  • для подвижной створки – замкнутый (на рисунке)
  • для неподвижной – разомкнутый Г — образной формы.

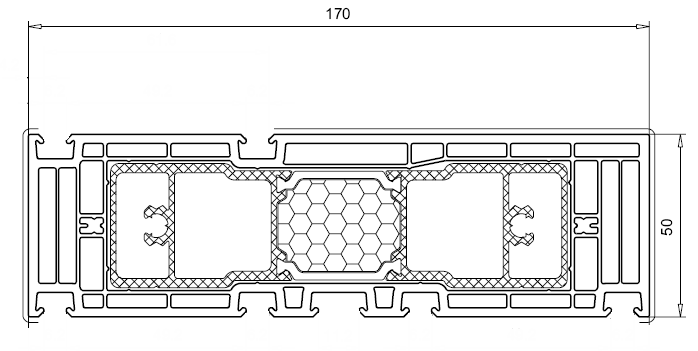

Рама — артикул 105.303

Рама 7-ми камерная! Усилена двумя алюминиевыми армирующими профилями

  • с терморазрывом
  • с теплоизолирующим вкладышем

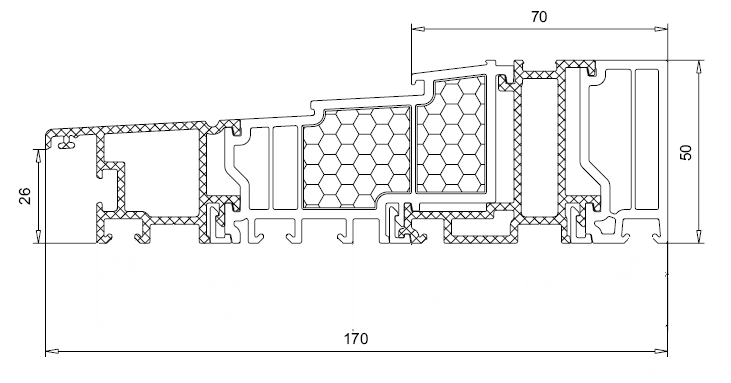

Порог VEKASLIDEПорог — артикул 104.430

Высота 50 мм, но есть возможность заглубления до 26 мм.
Порог VEKASLIDE имеет:

  • термическое разделение
  • теплоизолирующий вкладыш

СТЕКЛОПАКЕТЫ
В порталы VEKASLIDE можно устанавливать любые стеклопакеты толщиной 24, 36 и 40 мм! Как и в обычных светопрозрачных конструкциях возможно применение:

  • энергосберегающих стекол
  • заполнение камер аргоном
  • применение технологии ТЕПЛОПАКЕТ 2.0 и др.

Рекомендуется использовать наружные стекла толщиной 6 мм, или закаленное стекло.
ФУРНИТУРА SIEGENIA

Портал VEKASLIDE, является усовершенствованным HS — порталом, где применена фурнитура Siegenia.
Формирование заказа на фурнитуру возможно только полным комплектом. Для каждого портала, фурнитура подбирается индивидуально.
В закрытом состоянии фурнитура обеспечивает плотный прижим по всему периметру двери.

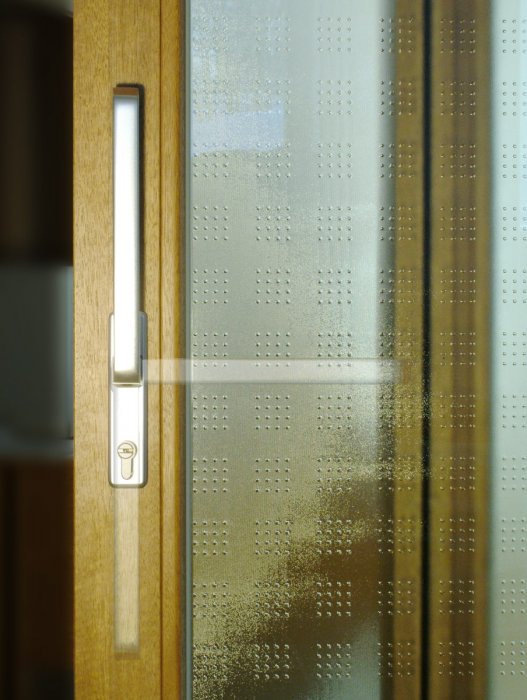

Замки и ручки

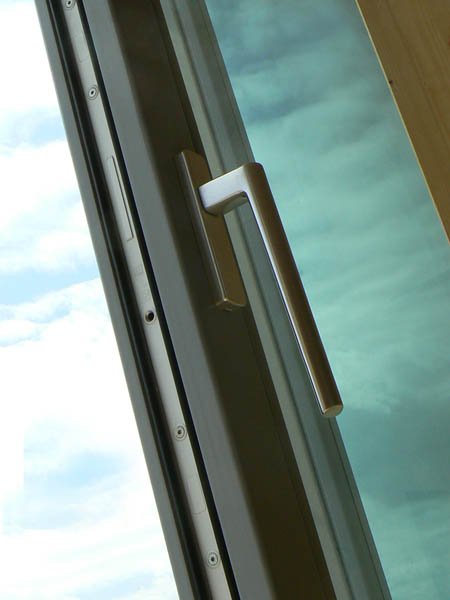

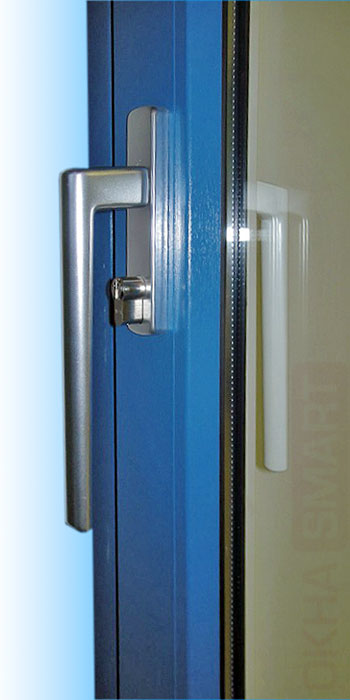

Для портала VEKASLIDE используются специальные, удлиненные ручки, облегчающие открывание двери.
На сегодня возможны три варианта цвета ручек:

  • белый
  • коричневый
  • серебристый.

Ручки устанавливаются на все раздвижные створки. Возможно, установить ручку как с одной, так и с двух сторон.
Для этого вида портала предусмотрены профильные цилиндры только ключ/ключ. Запирание происходит блокировкой ручки. Возможна установка привода без замка.

Уплотнения

  • фальцевое уплотнение
  • сплошной контур уплотнения в раме и створке
  • двойное уплотнение порога
  • специальные системы уплотнения из АПТК (aptk) или силикона
  • уплотнители черного и серого цвета.

Энергосбережение

  • Приведенный коэффициент теплопередачи двери Uw=1,3 Вт/м2K (с приведенным коэффициентом стеклопакета Ug=1,1 Вт/м2K)
  • Возможность установки стеклопакета толщиной до 42мм позволяет использовать теплосберегающие стекла, обеспечивая приведенный коэффициент теплопередачи двери до 0,8 Вт/м2K, приведенный коэффициент
