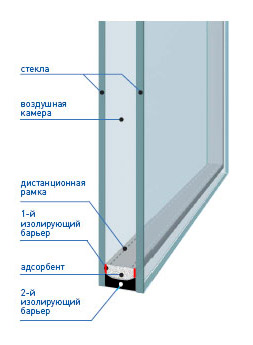

Устройство стеклопакетаКонструкционные особенности стеклопакетов

Качественные стеклопакеты, используемые в наших пластиковых и деревянных окнах, отвечают современным санитарным нормам жилых и общественных помещений. Они, как правило, состоят из двух или более стекол. Именно стёкла являются образующим элементом камеры. В зависимости от количества камер, стеклопакеты подразделяются на однокамерные, двухкамерные и т. д.

Стёкла изготавливают с применением современной технологии флоат-процесса (загляните в словарь терминов, если не знакомы), поэтому их отличает великолепная прозрачность и чистота. Ограниченная металлической дистанционной рамкой и стеклами внутренняя камера, заполненная газом (или воздухом), систематически осушается адсорбентом, присутствующим в конструкции. Шумоизоляция и теплосбережение являются основным назначением дистанционной рамки.

Два слоя герметиков осуществляют задачу надёжного и долговременного соединения в единое целое стекол и дистанционной рамки. Кроме того, герметик защищает от проникновения влаги во внутреннюю камеру.

Стёкла с дистанционной рамкой скрепляются методом холодного прессования с применением тончайшего слоя бутила (незастывающего герметика). Это, так называемый, первый барьер герметизации (отмечен на рисунке красным цветом). На следующем этапе зазор между дистанционной рамкой и кромками стекол заполняется под давлением двухкомпонентным полимеризующимся герметиком полиуретаном или полисульфидом, которые завершают процесс герметизации системы и сборку светопроницаемого основного элемента любого современного окна. Это второй барьер герметизации (отмечен на рисунке черным цветом).

Что такое формула стеклопакета

Конструктивная формула — это важнейший отличительный параметр таких изделий, т. е. в определенной последовательности общепринятое перечисление толщины используемых в конструкции стёкол и расстояния между ними, указанное в миллиметрах.
Например:

  • 4-16-4 — это формула однокамерного базового изделия, в конструкции которого используются: 4-х миллиметровое чистое флоат-стекло и дистанционная рамка, имеющая ширину в 16 миллиметров.
  •  4-10-4-14-4 (для Softline 70) или 4-9-4-10-4 (для Euroline 58) — это формула двухкамерного стандартного изделия.
  •  Светопроницаемые герметичные изделия, имеющие сложную конструкцию (дистанционные рамки разных толщин, стекла с различными характеристиками, внутреннее пространство камер, заполненное аргоном) могут обозначаться, например, так: 4i-16a-4.

Конструкции с энергосберегающими свойствами

(ссылка на подробное описание)

Наглядная картинка с сайта РСК (Российская Стекольная Компания):

схема энергосбергающего стеклопакета

Энергосберегающие светопроницаемые стеклопакеты изготавливаются с использованием i-стекла (т. е. низкоэмиссионного), покрытого специальным составом (подробнее о том, как определить тип покрытия можно прочитать здесь), который наносится методом вакуумного напыления. Такое стекло отлично пропускает внутрь помещения солнечное (коротковолновое) излучение, при этом препятствует выходу наружу теплового (длинноволнового) излучения, — например от радиатора отопления или любого другого отопительного прибора. Это существенно уменьшает потери тепла.

Кроме того, существуют мультифункциональные покрытия, которые дополнительно защищают помещения от солнечной тепловой энергии, сохраняя прохладу и внутренне убранство от воздействия ультрафиолетовых лучей.

«Краевые зоны»: профильная система + светопроницаемая герметичная конструкция

Глубина установки стеклопакета является важным параметром, и именно он был изменён в новых системах VEKA. А определяет этот параметр глубину «захода» конструкции внутрь створки. Как правило, в обычных профилях, имеющих ширину в 70 мм, этот показатель равен 18 мм. При этом в энергосберегающей системе SOFTLINE, от немецкого концерна VEKA, он составляет 21 мм.

Казалось бы, такие несущественные (на первый взгляд!) 3 мм — становятся решающими, если речь идёт об установке окон в условиях континентального климата с повышенной ветровой нагрузкой и сильными температурными колебаниями. Однако именно металлическая дистанционная рамка в светопроницаемой герметичной конструкции является одним из самых существенных проводников холода. Именно поэтому, благодаря её перемещению в более теплую зону значительно снижается риск понижения температуры краевых зон системы.
